Schaduwdoek Installatie Handleiding

Ondanks dat het ophangen van een schaduwdoek niet ingewikkeld is - hebben we toch een aantal tips verzameld om het installeren van uw schaduwdoek nog sneller en gemakkelijker te laten verlopen.

Als u gebruik maakt van een masthouder, dan kunt u de masten gemakkelijk verwijderen om bijvoorbeeld het gras te maaien. Samen met onze handige Ophijs-set hangt het schaduwdoek in een handomdraai op zijn plaats. We hebben ook een Snelle Installatie Handleiding gemaakt waarin de handige Ophijs-set en masthouder, gebruikt worden, u kunt natuurlijk ook de handleiding die hieronder staat lezen, waarin alle installatie stappen en -opties uitgebreid beschreven worden.



Snelle Installatie Handleiding

Ga naar:
  1. Voorbereiding en planning
  2. Waar maak ik het aan vast?
  3. Permanent of tijdelijk?
  4. Opzetten
  5. Onderhoud
+
1. Voorbereiding en planning
U zult waarschijnlijk al bedacht hebben waar u het schaduwdoek wilt hebben en misschien ook al hoe het moet komen te hangen. Mocht u dit laatste nog niet gedaan hebben dan hebben wij hieronder een aantal ideeën verzameld.

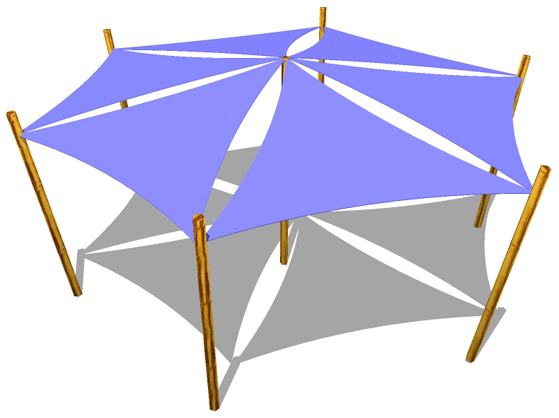

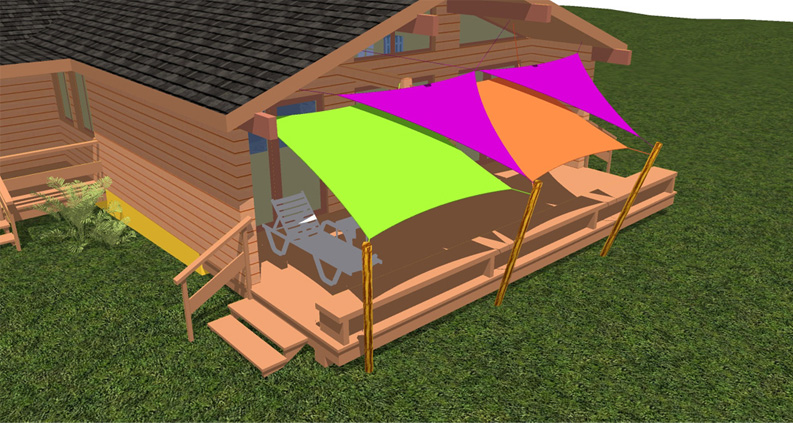

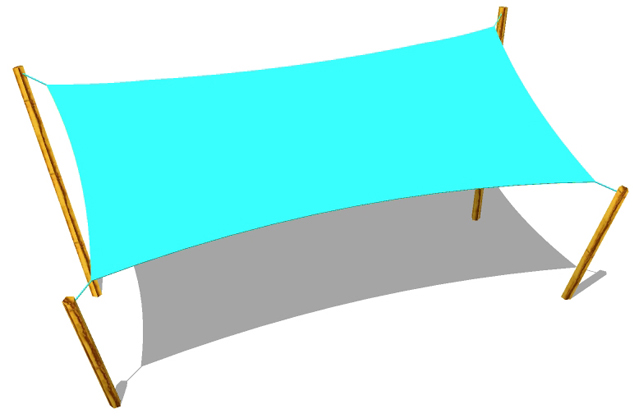

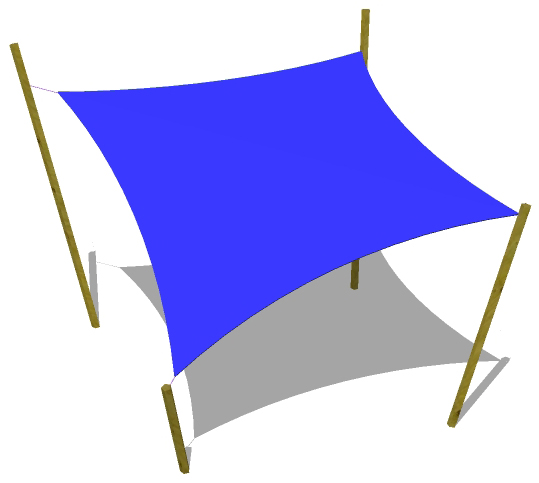

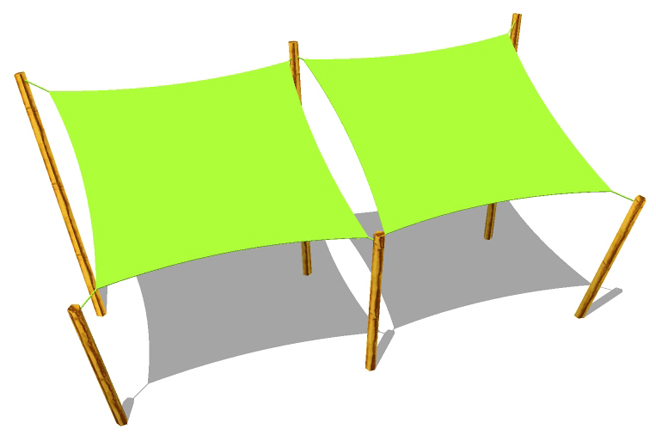

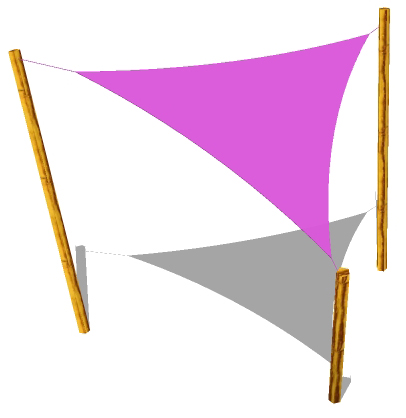

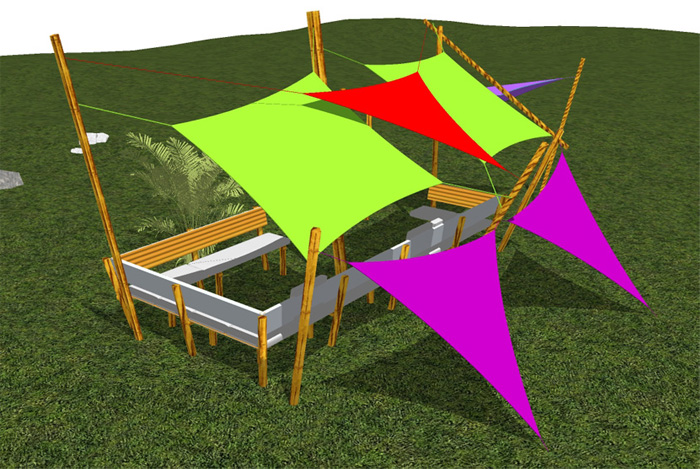

Shade Sail design ideas

Shade Sail design ideas


Hieronder staan een aantal punten die u hierbij in de gaten moet houden:
  • Als u het schaduwdoek aan bestaande structuren zoals uw huis of garage kunt vastmaken, dan is dat alvast een goed begin. Als dat niet mogelijk is, dan moet u gaan overwegen om het doek tussen masten op te hangen. (Ga naar 2. Waar maak ik het aan vast?)
  • Bedenk of u van plan bent om het schaduwdoek voor een langere aaneengesloten periode te laten hangen, of om het alleen maar tijdelijk op te hangen. (Ga naar 3. Permanent of tijdelijk?)
  • Het belangrijkste is, dat ten minste één hoek van het schaduwhoek lager hangt dan de andere zodat regenwater weg kan lopen. Als het schaduwdoek ofwel niet strak genoeg gespannen staat of onder een te lage hellingshoek dan zal het regenwater zich op de waterdichte stof ophopen en een waterzak vormen. Met als gevolg dat de stof op die plek kan gaan rekken en of scheuren. Wij raden dan ook aan om, bij een voldoende strak gespannen doek, minimaal een hellingshoek van 30 graden voor elk schaduwdoek aan te houden.
+
2. Waar maak ik het aan vast?
Zoek voor elke hoek van het schaduwdoek een geschikt bevestigingspunt, hieronder staan een aantal voorbeelden. Deze punten moeten stevig en sterk genoeg zijn om de trekkrachten die het schaduwdoek hierop uitoefent aan te kunnen. (meer...)

Voor een goede spanningsverdeling tussen de bevestigingspunten moeten deze punten correct ten opzichte van elkaar zijn uitgelijnd. Dit doet u door vanuit het midden van het schaduwdoek een rechte lijn te trekken naar het voorgenomen bevestigingspunt.

Als het doek niet strak genoeg staat, dan zal het schaduwdoek als een ballon in de wind heen en weer zwiepen. Waardoor er meer kracht op de bevestigingspunten komt te staan. Ook regenwater moet van het doek kunnen aflopen, omdat het gewicht ervan schade aan het schaduwdoek kan veroorzaken. Zorg er dus voor, dat één hoek van het schaduwdoek altijd lager hangt.


Bevestigingspunten kunnen zijn:
  • Een muur of sterke balk
  • Een geschikte boom
  • Een in de grond staande houten mast van minstens 100mm diameter (hier verkrijgbaar).
  • Een metalen mast van minstens 48mm diameter die zoals een droogmolen in een in de grond staande masthouder staat (hier verkrijgbaar).
De bevestigingspunten moet zich minstens 2,4m boven het maaiveld bevinden. Daarbij is het uitermate belangrijk dat ze voldoende sterk zijn om, ook in winderige omstandigheden, de hierop uitgeoefende krachten van het volle gewicht van het schaduwdoek aan te kunnen. Wind verhoogt namelijk de door het schaduwdoek op de bevestigingspunten uitgeoefende trekkracht, dus is het van vitaal belang dat de bevestigingspunten deze extra krachten aan kunnen.
Let op: Als u twijfels heeft vraag dan advies aan een aannemer of een bouwkundige.

Masten
Muur of Frieslijst/Boeiboord
Bomen
Als u gebruik gaat maken van masten, dan moeten deze voor ijzer of staal minstens 48mm in diameter zijn met een wanddikte van 4mm. Voor houten masten geldt een minimum diameter van 10cm. De masten moeten t.o.v. het midden het schaduwdoek minstens 10 graden uit het lood staan voor extra sterkte en stabiliteit.

Pole diagram


Mast verankering

Voor de verankering van masten in de grond moet er voor schaduwdoeken met een lengte tot 5m een gat van 40x40cm en 80cm diep worden uitgegraven en voor de grotere maten een van 40x40cm en 120cm diep.

Footings diagram


Fundering

Beton
Het beton moet goed dicht rondom de mast worden gestort, met een bovenkant die vanaf de mast licht hellend afloopt om te voorkomen dat er water rond de mast blijft staan. Laat het beton minstens 48 uur drogen voordat u het schaduwdoek aan de mast bevestigt. Het gebruik van snel-cement of snel-beton wordt door ons afgeraden.

Op vaste stevige ondergrond
Stort eerst een 10cm dikke laag van 20mm grind onderin. Plaats de mast in het midden en fixeer deze onder de juiste hoek. Vul het gat verder op met beton. Pole installation diagram - firm ground
Op zachte ondergrond
Stort eerst een 10cm dikke beton laag op de bodem van het gat en laat dit volledig drogen. Plaats vervolgens de mast in het midden en fixeer deze onder de juiste hoek. Stort een 10cm dikke laag van 20mm grind rondom de mast. Vul het gat verder op met beton. Pole installation diagram - soft ground
Als u een geschikte plek heeft gevonden, legt u het schaduwdoek, op de plaats waar het moet komen, op de grond. Houdt tussen de bevestigingspunten en de hoeken van het doek minimaal 10% van de lengte van het doek vrij voor het bevestigingsmateriaal en om het te kunnen opspannen. Mocht u grotere afstanden willen overbruggen dan kunt u hiervoor roestvrij stalen kabels of iets dergelijks gebruiken om de afstand tussen de punt van het doek en het bevestigingspunt te overbruggen.

Fascia fixing

Bevestiging aan frieslijst of boeiboord
Voor een extra sterk bevestigingspunt kunt u overwegen om een balkanker te plaatsen. Zo'n anker verbindt de frieslijst of boeiboord met de dak- of zolderbalken en zijn bij de meeste goede ijzerwaren winkels verkrijgbaar
Als u besluit om een boom te gebruiken als bevestigingspunt dan moet de stam op het bevestigingspunt minstens een diameter van 25cm hebben.


Elke potentieel aanwezig bevestigingspunt zal de installatie gemakkelijker en goedkoper te maken.

Wij leveren buiten masten en masthouders nog veel meer bevestigingsmateriaal voor schaduwdoeken. Klik hier, voor een overzicht van ons assortiment bevestigingsmaterialen.

We hebben ook een lichtgewicht draagbare optie, die bestaat uit deelbare aluminium stokken en scheerlijnen handig voor een dagje op het strand.


Sluiten
+
3. Permanent of tijdelijk?
Bedenk eerst of u het doek permanent wilt laten hangen, of dat u het elke keer tijdelijk ophangt en nadien weer neerhaalt en opbergt.

Zowel voor de permanente als de tijdelijke optie kunnen dezelfde bevestigingspunten gebruikt worden. Deze moeten echter wel in een rechte lijn liggen met het midden van het schaduwdoek.


Optie A - Permanente bevestiging
Optie B - Tijdelijke "snelle hijs" methode
Optie C - Verplaatsbaar
Dit houdt in dat het schaduwdoek, onder de juiste spanning en voor een langere periode wordt vastgezet door gebruik te maken van een van de opties uit deel 4. Opzetten. In feite komt het neer op het doek inklikken en opspannen.

Deze optie is geschikt voor een vrijwel constant gebruik, waarin het schaduwdoek zowel beschutting tegen zon als regen biedt.
(Ga naar 4. Opzetten)

Deze optie houdt in dat het schaduwdoek snel op- en neer gehesen kan wordern.
Het doek wordt hierbij wel opgespannen maar minder strak als in optie A.
Deze optie is geschikt als er plekken zijn waar u af en toe in schaduw of beschutting wilt voorzien, maar waar er misschien ook planten onder het doek staan die behoefte aan licht en water hebben.

Bekijk onze "snelle hijs" sets:
Gegalvaniseerd Stalen Ophijs-set Voor Schaduwdoeken - €29,99
RVS Ophijs-set voor Schaduwdoeken - €39,99


Ga naar 4. Opzetten of bekijk onze snelle stap-voor-stap installatie handleiding met foto's )

Dit zijn eenvoudig op te zetten schaduwdoeken met deelbare aluminium stokken waar het doek aan bevestigd wordt en scheerlijnen. Ze zijn ideaal voor een dagje uit, maar niet geschikt om bij harde wind te gebruiken. (Klik hier om deze schaduwdoeken te bekijken)
Sluiten
+
4. Opzetten
Optie A - Permanente bevestiging
Optie B - Tijdelijke "snelle hijs" methode
Bevestigingspunt Soort bevestiging
Plat oppervlak (muur, etc.) Oogplaat
Metalen mast Oogbout
Houten mast of boom Oogschroef


  1. Bevestig de oogplaten met schroeven en pluggen aan de muur, de oogbouten aan de metalen masten, of de oogschroeven aan een houten balk, mast of boom.
  2. Bevestigen aan bevestigingspunt
  1. Als de afstand tussen de bevestigingspunten niet al te groot is ga dan te werk zoals hieronder wordt geïllustreerd.


  2. Als de afstand tussen de bevestigingspunten niet op de voorgaande manier te overbruggen is, gebruik dan, op de manier zoals hieronder geïllustreerd staat, een rvs staalkabel van de juiste lengte. (Bekijk de artikel pagina voor meer details)


  3. RVS staalkabel
    Shade Sail installation diagram

    Oogbout (voor metalen masten)


  4. Met Spanbanden
    Ook als het schaduwdoek is opgezet onder de juiste hellingshoek, om het regenwater af te laten lopen, is het nog steeds essentieel dat het doek voldoende strak staat, zodat de wind er weinig vat op heeft. Met spanbanden kunt u extra spanning op het doek zetten. Let op: Dit moet voor alle bevestigingspunten gedaan worden.


Stap 1 Bevestig de spanband aan allebei de karabijnhaken en een spanmoer aan een van de karabijnhaken, zoals in onderstaande afbeelding.

Using a Strap Tensioner - Stap 1

Stap 2 Klik de karabijnhaken aan het doek en het bevestigingspunt. Gebruik de spanband om het doek strak te trekken.

Using a Strap Tensioner - Stap 2

Stap 3 Bevestig de spanmoer aan de andere karabijnhaak en draai het middelste deel tot deze niet verder gedraaid kan worden.

Using a Strap Tensioner - Stap 3

Stap 4 Ontspan de spanband en maak deze los van de karabijnhaken.

Using a Strap Tensioner - Stap 4

Hoe een goede stevige knop te leggen
Handleiding gebruik spanband


Bevestigingspunt Soort bevestiging
Plat oppervlak (muur, etc.) Oogplaat
Metalen mast Oogbout
Houten mast of boom Oogschroef



  1. Bevestig de oogplaten met schroeven en pluggen aan de muur, de oogbouten aan de metalen masten, of de oogschroeven aan een houten balk, mast of boom
  2. Bevestigen aan bevestigingspunt


U heeft nodig:
Katrol Katrol
5 Meter 6mm dik nylontouw nylontouw
Touwkikker Touwkikker
2 Karabijnhaken Karabijnhaken


Bekijk onze "snelle hijs" sets:
Gegalvaniseerd Stalen Ophijs-set Voor Schaduwdoeken - €29,99
RVS Ophijs-set voor Schaduwdoeken - €39,99
  1. Bevestig op ieder bevestigingspunt een touwkikker.
  2. Klik de katrol aan een karabijnhaak en bevestig deze aan de oogplaat, oogbout of oogschroef.
  3. Katrol
    Shade Sail installation diagram
    Oogbout (voor metalen masten)

  4. Maak met een goede stevige knoop een uiteinde van het touw vast aan een andere karabijnhaak.
  5. Voer het andere uiteinde van het touw door de katrol en zet vast op de kikker.
  6. Oogbout (voor metalen masten)
    Shade Sail installation diagram
    Kikker
    Touw
    Katrol

  7. Bevestig aan elke hoek van het schaduwdoek de karabijnhaak die aan het touw vastzit.
  8. Hijs het doek op en positioneer met de touwen het doek in de gewenste positie en zet het vast op de kikkers
Oogbout (voor metalen masten)
Shade Sail installation diagram
Kikker
Katrol


Als het doek naar beneden is gehaald om het op te bergen, blijven de katrollen, touwen en kikkers dus op hun plaats zitten. Zodat een volgende keer opzetten slechts enkele minuten kost.

Hoe een goede stevige knop te leggen
Handleiding gebruik spanband


Sluiten
+
5. Onderhoud
Het schaduwdoek kan met een oplossing van zachte zeep en water worden schoongemaakt. Breng de oplossing met een spons of een zachte borstel op het doek aan en laat 10 minuten inwerken. Spoel grondig af met water uit uw tuinslang of was het in de wasmachine op 40°C*. NIET in de wasdroger drogen of schrobben met een harde borstel, schuurspons of schuurmiddelen gebruiken.


* Let op: alleen de Waterproof Schaduwdoeken (Zonnezeilen) mogen in de wasmachine!
Sluiten
